コンクリートカッターのクライム

新製品・オプションパーツ

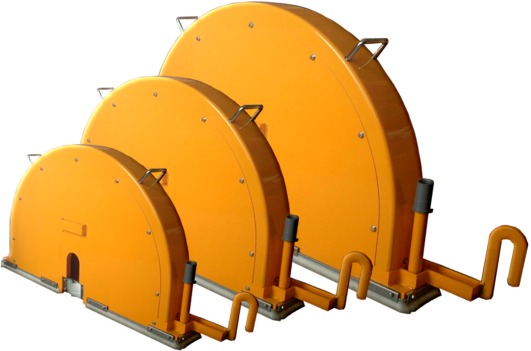

ワンタッチカバー
　
装着が簡単な一体型ブレードカバー
１４”１８”２２”２６”３０”の５サイズを発売

ワンタッチステー（後付けパーツ）を取付ければ装着可能
従来の２分割カバーと併用して、ご使用頂けます。

※Ｓタイプには取付け不可
※若干の加工が必要となります。

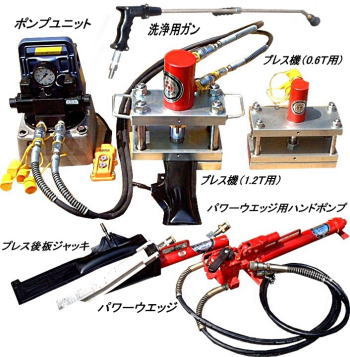

板ジャッキアプリケーション
　
板ジャッキ工法をより良いものにする為のアプリケーションを続々発売しています。
詳しくはこちらのページへジャンプして下さい。→板ジャッキ
　
　
「板ジャッキ工法」がNETISに登録されました。
NETIS登録番号　KT-040029

防塵カバー付ベアリング（ピローブロック）

ブレードシャフトベアリングの長寿命化を実現する防塵カバー付ベアリングを発売致しました。
従来のLN－Ｃ・E・N・NＦＣタイプは、対応型ブレードシャフトに交換するだけで使用可能です内部にはグリースを注入し粉塵を防いでおります。寿命は従来型の２倍以上です。
※１週間に１度モリブデンを注入した場合に限ります

上記以外の機種に関しましてはお問い合わせ下さい。

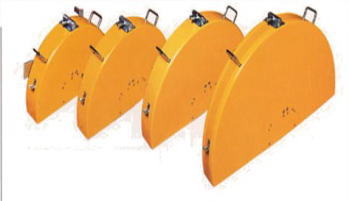

グラスファイバーカバー上部
操作性の向上を目的にグラスファイバー製カバーを開発。超軽量タイプで
２２”２６”３０”３８”４６”の５サイズを発売

カバーサイズ	鉄板製	ファイバー製	重量差	従来比
２２”	８kg	５．８kg	２．７kg	７０％
２６”	１２kg	６kg	６kg	５０％
３０”	１５kg	７．５kg	７．５kg	５０％
３８”	２１．５kg	８kg	１３．５kg	３７％

電動洗浄給水ポンプ
　
トラックの直流２４Ｖ・１２Ｖを使用。高所給水､静音洗浄の低騒音型ポンプ

使用電圧	使用電流	吐出量	吐出圧力
２４Ｖ	１３Ａ	２０Ｌ／分	１８０ｋｐ（１．８ｋｇｆ／cm²）
２４Ｖ	１３Ａ	６０Ｌ／分	１００ｋｐ（１．０ｋｇｆ／cm²）
１２Ｖ	２５Ａ	１０Ｌ／分	ノズル使用時

　※ノズル及び取付けブラケットは別売りです。

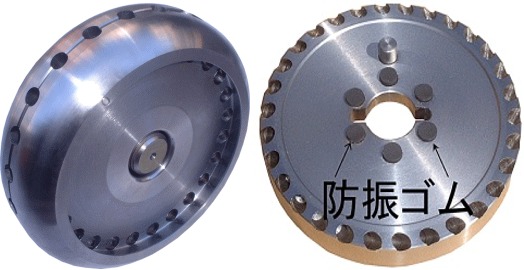

新型防振フランジ
　
新型防振フランジはブレードの振動を吸収する特殊ゴム（内外１２こ装着）を使用しブレードの振動を大幅に吸収します。ブレードを押さえる面積を直径２cm大きく出来る効果があり、ブレード寿命を向上させる事が出来ます。従来機械にも装着可能、コンクリート等の硬い切断物には威力を発揮します。
　
ＬＮ－Ｎタイプには標準装備。
ＬＮ－Ｃ・Ｅタイプ・ＬＮ－Ｓ・ＮＦＣ２５Ｕ（千太郎）・ＦＣタイプに後付け可能。

長寿命新型ブレードカバー
　
ブレードから跳ね上がった切り屑が蛇腹後方に当たるのを防ぎます。
耐久性を向上させたカバー機種により互換性の無い場合も有ります。
　
３０Ｎは２２”　４０Ｎは３０”　５０Ｎは３８”　ＮＦＣは２２”まで

ダブルタイヤアタッチメント
融雪溝等の施工時に溝変形防止が出来ます。（写真左）

滑り防止タイヤ
滑りやすい路面（タイル等）に対応した滑り防止のタイヤです（写真右）

排気ダクトシステム
　
屋内作業時に排気ガスを屋外に排気します。一酸化炭素中毒等の事故防止役立ちます。拡大写真はこちらのページを御覧下さい。
　
拡大写真

ブレードカバークイックチェンジ

ブレードカバーの下部をハンマー１つで脱着可能
クイックチェンジはハンマーだけで脱着可能

※本体のフロントステーを加工する必要があります

新型水コック１／２

新型水コックはボア径を（通過穴）２．７倍大きくすること　により､ブレードに多くの水を給水し､切断速度､ブレード　ライフの向上が図れます。取り付けピッチは同じなのでそのまま交換出来ます
使用条件テスト：カッター車水タンクより３０Ｍホース延長　ブレードカバー給水パイプから出る水量

タンク水量	新型水コック	従来型水コック	他社水コック	従来比	他社比
満タン	６．１ｇ	５．３ｇ	３．０ｇ	１１５％	２０３％
１／２	５．２ｇ	４．８ｇ	―	１０８％	―
１／４	４．８ｇ	４．０ｇ	―	１２０％	―

DCギヤードモーター

発電機の負荷はバキュームモーターだけ！

排出ポンプ（チューブポンプ）用モーターをバッテリーのＤＣ―１２Vで駆動､発電機負荷はバキュームモーターだけにすることで､発電機の保護､及び長寿命化を図りました。

ＬＮ－Ｎタイプには標準装備。
ＬＮ－Ｃ・Ｅタイプには後付け可能。
ＬＮ－Ｓ，ＮＦＣ２５Ｕ（千太郎），ＦＣタイプには取り付けられません。
