国土交通省ＮＥＴＩＳに「板ジャッキ工法」が登録されました
ＮＥＴＩＳ登録番号　ＫＴ－０４００２９
板ジャッキに関する技術的なお問い合わせ

株式会社　クライム

〒１４６－００８１　東京都大田区仲池上１－２９－３
TEL：０３－３７５３－２０１４（代表）　
FAX：０３－３７５３－２２２９

ランスホルダー
　板ジャッキ専用プレス機　　　　　 　　　パワーウエッジ　　　　 　洗浄ノズル　　　　　　　スライディングハンマー　　　　　　　2分配バルブ
【板ジャッキアプリケーション(別売）】工事を円滑に行う為のアプリケーションです

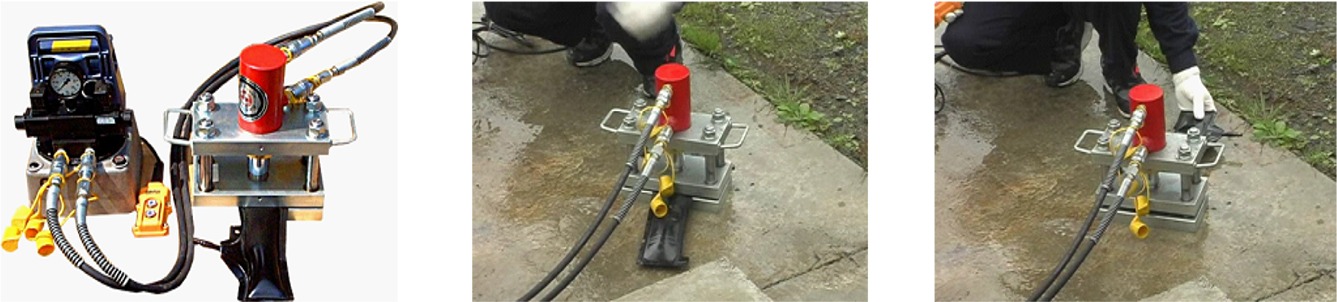

【板ジャッキプレス機概要】

1度使った板ジャッキを再利用する為のプレス機です。板ジャッキの拡張幅が30%未満で状態が良いものであれば２回～３回の再利用可能(拡張の幅はサイズによって異なります)
①解体物の引張り強度を算出⇒ ②切断深さ選定⇒ ③解体物の残り断面積より破断力を算出⇒④板ジャッキの使用枚数及びサイズを選定⇒ ⑤施工⇒ ⑥ハンドブレーカー等で最低５ｃｍ程度の自由面を確保する（破断時に板ジャッキが膨らむスペースが必要・構造物が横にずれる為に必要、自由面がある場合は⑥の作業は不要）⇒ ⑦シンダーコンクリートをウォールソーにて切断し板ジャッキにて撤去（最初に小割寸法に全て切断してしまうと、板ジャッキ使用後にカッターの溝が縮まってしまうので１ブロック破断後、ウォールソーで次のブロックを切断）⇒ ⑧順番に板ジャッキにて撤去⇒ ⑨後は⑦～⑧を繰り返す⇒⑩撤去完了

【ＰＣ橋解体工事】
カッターで一部を切断し残りを
板ジャッキにて破壊
　 【水道管撤去工事】
川中の水道管を撤去する工事
水中にて板ジャッキを使用
　【表層剥離工事】
ウォータージェット等で行っている
表層剥離を板ジャッキにて撤去。
また耐震検査等にも応用出来る

【シンダーコンクリート撤去】
厨房のシンダーコンクリートの
撤去工事

【ケーソン・ピア解体工事】
ワイヤーソーでの切断時咬み防止
対策としてクレーンと板ジャッキを併
用した工事

【擁壁撤去工事】
ウォールソーにて１５ｃｍ切断し
残りを板ジャッキにて破断した
擁壁の撤去工事

【耐震補強工事】
耐震補強工事に伴い防音壁の
一部を板ジャッキにて撤去した工事
※　上記の板ジャッキがスタンダード品です
※　現場に応じて板ジャッキの寸法変更可能。
※　板ジャッキの最小の高さは５ｃｍまでとなります。
※　板ジャッキの寸法が変わると拡張力が変わります。
※　板ジャッキの耐圧は最大２５０ｋｇ/㎠　　　　　　　　　　　　　　　　　　　　　　　　　
              トップ           ご挨拶           会社概要           カタログ               メール
     クライム実験室           施工例
LINK
【板ジャッキ工法概要】

板ジャッキ工法はコンクリート構造物を全て切断する事無く、水の力で板ジャッキを膨らませ構造物を解体する工法。コンクリート構造物の静的解体、ＰＣ橋の解体においては水養生不要でコストの大幅低減、シンダーコンクリートの撤去、ＰＣ柱のレベル調整、地震、災害時のレスキュー用救助通路確保等に活用できる。又耐震診断等を行う際の表層剥離や耐震補強工事等を低騒音にて施工可能。
規　格 型式 全長㎜ 全幅㎜ 全高㎜ 質量ｋｇ 原動機出力kw 備　考 付属品
100型（エンジン式） J100E 670 540 975 51 EH17-2B 3.7kw 最大圧力10Ｍｐａ 10mホース1本付
300型（エンジン式） J300ES 685 648 938 103 EH17-2B 3.7kw 最大圧力30Ｍｐａ 10mホース2本付
100型（モーター式） J100M 670 540 827 57 3相200V 2.2kw 最大圧力10Ｍｐａ 10mホース1本付
300型（モーター式） J300M 685 648 938 119 3相200V 2.2kw 最大圧力30Ｍｐａ 10mホース2本付
板ジャッキ 型　式 全長㎜ 全幅㎜ 厚㎜ 質量kg 原動機出力kw 備　考 付属品
100*1000*1.2t IT100 1000 100 2.4 × × × ×
100* 500*1.2t IT 50 500 100 2.4 × × × ×
板ジャッキプレス機 型　式 全長㎜ 全幅㎜ 全高㎜ 質量kg 原動機出力kw 備　考 付属品
プレス機1.2t用 × 350 125 355 33 × × ×
プレス用油圧ポンプ × 210 200 345 19 AC100V450W × 油圧ホース付

脅威の破壊力板ジャッキ！
＊板ジャッキ専用ポンプですので、その目的以外には使用しないで下さい。
＊本使用は予告なく変更する事があります。
【板ジャッキの拡張力】

板ジャッキの有効面積は溶接部分が除かれるので９７㎝＊７㎝＝６７９㎠。板ジャッキは鉄の為、膨らますのに４㎏/㎠の圧力が必要になります。
板ジャッキポンプの最大圧力が３００㎏/㎠－４㎏/㎠＝２９６㎏/㎠が最大圧力となります。
従って６７９㎠＊２９６㎏/㎠＝２００９８４㎏（約２０１ton）の力が板ジャッキの拡張力（コンクリートを破壊する力）となります
０１．板ジャッキ解体工法説明（サイズ９７ＫＢ）
０２．板ジャッキカタログ（サイズ１３０.４ＫＢ）
０３．板ジャッキによるＰＣ橋解体現場（サイズ２１９ＫＢ）
０４．破壊実験画像（サイズ５８６ＫＢ）
０５．板ジャッキによる擁壁の解体現場（サイズ３８０ＫＢ）
０６．板ジャッキによる破壊力計算（サイズ１０６ＫＢ）
０７．板ジャッキ所要水圧計算書（サイズ１００ＫＢ）
０８．板ジャッキ取扱い説明書（サイズ３８．４ＫＢ）
０９．板ジャッキによる人命救助工法（サイズ７６．２ＫＢ）
１０．板ジャッキポンプ取扱い説明書（サイズ１７０ＫＢ）
１１．板ジャッキ説明及びテスト結果（サイズ３．４ＭＢ）
※板ジャッキによる代表的な撤去工事です。他にも数々の工事を行っております
【現場施工例】
＊　板ジャッキはコンクリート破壊用溝拡張機です。その目的以外には使用しないで下さい。
＊　名称はジャッキですがジャッキとしては使用できません。（重大事故の原因となります）
＊　板ジャッキは基本的には1回のみの使用で再使用は出来ません。※使用状況によって再利用可
＊　御使用の際には必ず板ジャッキ専用ポンプをお使い下さい。
＊　板ジャッキを拡張させる際、危険ですのでポンプ側のバルブをゆっくりと開けて下さい。急に開きますと板ジャッキが衝撃に耐えられず破裂します。
＊　使用する水は必ず清水を使用して下さい。
＊　板ジャッキの塗装は鉛を使用していませんので、そのまま処分できる環境にやさしい塗料を使用しています。
型　式 サイズ 最小挿入幅 拡張力
IT50 50㎝*10㎝ 3mm 97t/30Mpa
IT100 100㎝*10㎝ 3mm 200t/30Mpa
【板ジャッキサイズ】

【床盤撤去工事】
コンクリートカッターで２０ｃｍ切断し
残りを板ジャッキにて破断した床盤
の撤去工事
【板ジャッキの作業概要：シンダーコンクリート撤去工事】
【ファイアーランス】

コンクリートも鉄筋も簡単に切れる切断ツール（酸素、酸素ホースは別途必要になります。※アセチレン不要）
詳しくは　http://www.e-lance.co.jp
ランス着火材
